หน้าจอ LCD ซีรีส์ Fold: มาตรฐานการให้เกรดทางเทคนิคและระบบหมุนเวียนสำหรับการซ่อมแซมและรีไซเคิลจอแสดงผล Samsung Fold

ในขณะที่การจัดส่งสมาร์ทโฟนแบบพับได้ทั่วโลกยังคงเพิ่มขึ้นอย่างต่อเนื่องหน้าจอ LCD ซีรี่ส์พับได้กลายเป็นหนึ่งในกลุ่มที่มีความต้องการทางเทคนิคมากที่สุดในตลาดหลังการขายเครื่องใช้ไฟฟ้าสำหรับผู้บริโภค ต่างจากกระบวนการมาตรฐานสำหรับจอแบนแบบดั้งเดิม หน้าจอแบบยืดหยุ่นนำเสนอความท้าทายเฉพาะในโครงสร้างทางกายภาพ คุณลักษณะทางไฟฟ้า และโหมดความล้มเหลว ซึ่งต้องการความสามารถพิเศษในการทดสอบ การให้เกรด และการตกแต่งใหม่

ความเป็นมาของตลาด

จากข้อมูลของ IDC การจัดส่งสมาร์ทโฟนแบบพับได้ทั่วโลกเกิน 22 ล้านเครื่องในปี 2568 โดยมีฐานการติดตั้งสะสมเกิน 50 ล้านเครื่อง Samsung ถือหุ้นประมาณ 65% ของตลาดนี้ ทำให้ซีรีส์ Fold เป็นแหล่งความต้องการซ่อมหลังการขายที่ใหญ่ที่สุดสำหรับหน้าจอ LCD ซีรีส์ Fold การวิจัยในอุตสาหกรรมระบุว่าอัตราความล้มเหลวที่เกี่ยวข้องกับหน้าจออยู่ที่ 7-9% ภายใน 12 เดือนของการใช้งานบนอุปกรณ์แบบพับได้ ซึ่งสูงกว่าอัตรา 3-5% อย่างมากสำหรับโทรศัพท์ประเภทแท่งเรือธงแบบดั้งเดิม การแตกหักของสายเคเบิลบริเวณบานพับ การแยกชั้นของวัสดุพิมพ์ที่ยืดหยุ่น และความล้มเหลวของเซ็นเซอร์สัมผัสจัดอยู่ในโหมดความล้มเหลวสามอันดับแรก ค่าใช้จ่ายในการเปลี่ยนอย่างเป็นทางการสำหรับชุดหน้าจอแบบพับได้ใหม่โดยทั่วไปจะอยู่ที่ 200 ถึง 400 โดยมีระยะเวลารอ 5-10 วันทำการ ความเป็นจริงนี้ได้เร่งการเจริญเติบโตของช่องทางการกู้คืนและการตกแต่งใหม่อย่างมืออาชีพสำหรับหน้าจอ LCD ซีรีส์ Fold

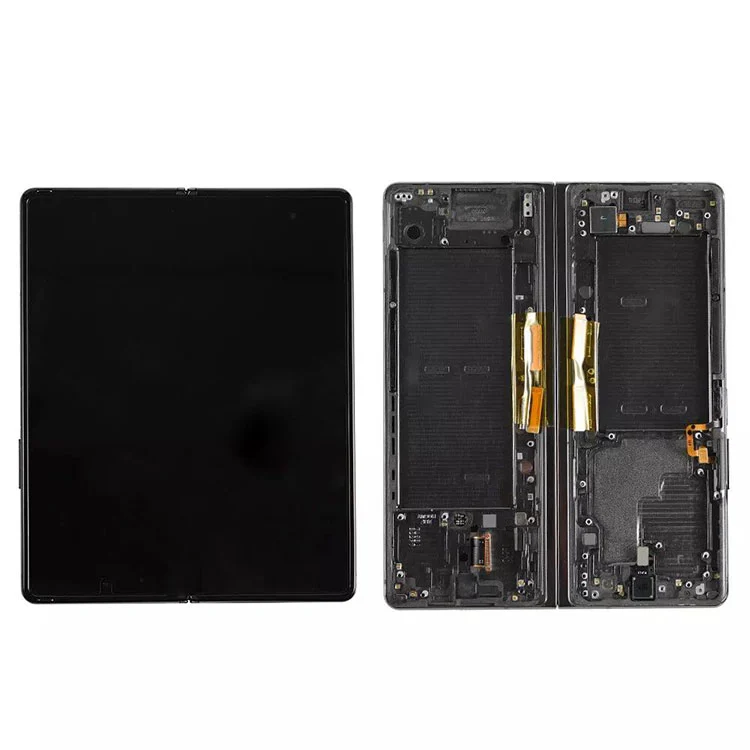

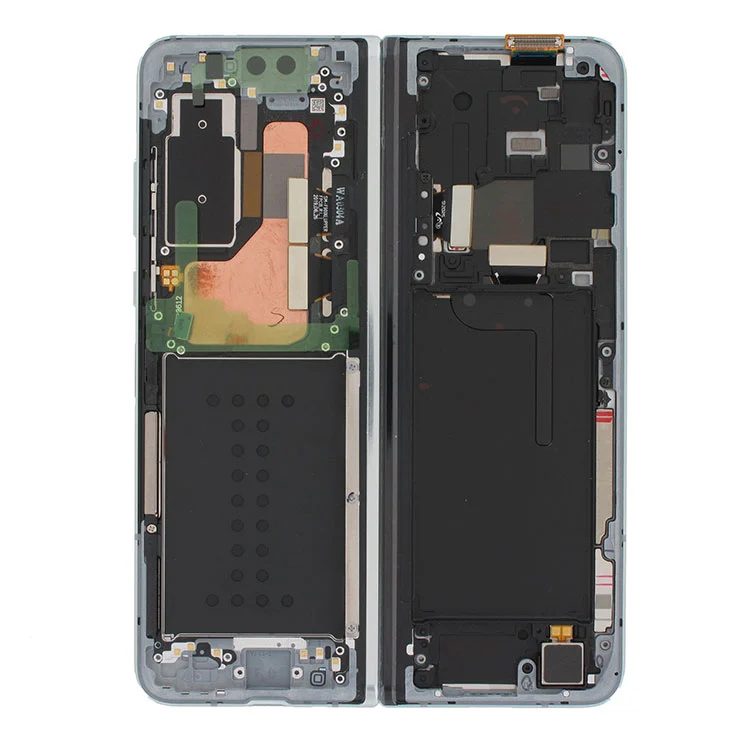

ข้อมูลจำเพาะจอแสดงผล Samsung Fold Series

ตารางต่อไปนี้แสดงตัวระบุรุ่นและข้อกำหนดทางเทคนิคที่สำคัญสำหรับหน้าจอ LCD ซีรีส์ Fold ที่มีจำหน่ายในตลาดหลังการขายในปัจจุบัน:

หมายเหตุความเข้ากันได้:pinout ของตัวเชื่อมต่อและการกำหนดสายเคเบิลแบบยืดหยุ่นแตกต่างกันไปในแต่ละรุ่น ไม่รองรับการทดแทนข้ามรุ่น

กลไกความล้มเหลวทางเทคนิค

จากมุมมองทางวิศวกรรม ความล้มเหลวในหน้าจอ LCD ซีรี่ส์พับปฏิบัติตามรูปแบบทางกายภาพที่ระบุได้แทนที่จะกระจายแบบสุ่ม

การแตกหักของร่องรอยโลหะบริเวณบานพับบริเวณบานพับ

เส้นโลหะหลายชั้น (เส้นข้อมูล เส้นสแกน สายไฟ) ใต้แผง OLED ที่ยืดหยุ่นจะพบกับความเครียดจากการโค้งงอแบบวนซ้ำในระหว่างการพับซ้ำๆ ข้อมูลในห้องปฏิบัติการแสดงให้เห็นว่าแม้ว่า Samsung จะให้คะแนนจอแสดงผลเหล่านี้ 200,000 เท่า แต่การใช้งานจริงโดยคำนึงถึงความทนทานต่อบานพับและฝุ่นที่เข้าไปจะทำให้เกิดรอยแตกขนาดเล็กในบางตัวอย่างหลังจาก 80,000-100,000 รอบ การทดสอบทางไฟฟ้าเผยให้เห็นเส้นแนวตั้งหนึ่งเส้นขึ้นไป (สว่างหรือมืด) ซึ่งบ่งชี้ถึงการเปิดหรือการลัดวงจร ความล้มเหลวประเภทนี้สามารถแก้ไขได้ด้วยอุปกรณ์ยึดติดที่มีความแม่นยำ การหาตำแหน่งจุดแตกหักภายใต้กำลังขยาย 100 เท่า และสร้างการเชื่อมต่อทางไฟฟ้าขึ้นใหม่โดยใช้ฟิล์มนำไฟฟ้าแบบแอนไอโซทรอปิก (ACF) พร้อมพันธะเทอร์โมคอมเพรสชัน

การแยกชั้นของพื้นผิวที่ยืดหยุ่นส่งผลให้สูญเสียการสัมผัส

โดยทั่วไปแล้วชั้นเซ็นเซอร์สัมผัสบนจอแสดงผลแบบพับได้จะใช้ลวดนาโนสีเงินหรือตาข่ายโลหะที่เคลือบบนพื้นผิวโพลีอิไมด์ที่มีความยืดหยุ่น การพับเป็นเวลานานอาจทำให้เกิดการแยกเฉพาะระหว่างพื้นผิวและชั้นกาวแบบออปติคัลกระจกปกคลุม ส่งผลให้เกิดการหยุดชะงักของสัญญาณการสัมผัส อาการทั่วไปคือแถบกว้าง 2-3 ซม. พาดผ่านกึ่งกลางจอแสดงผลโดยไม่มีการตอบสนองการสัมผัส สิ่งนี้จำเป็นต้องมีการทำความสะอาดสภาพแวดล้อมในห้องสะอาดและการเคลือบใหม่โดยใช้กาวแบบออปติกที่มีการส่งผ่านสูงพร้อมอุปกรณ์เชื่อมสูญญากาศ มีศูนย์ซ่อมน้อยกว่า 12-15% ที่สามารถแก้ไขปัญหานี้ได้อย่างสม่ำเสมอ

ไดรเวอร์ IC หรือสายเคเบิล Flex ล้มเหลวอย่างสมบูรณ์

หน้าจอ LCD ซีรีส์ Fold บางรุ่นดูไม่เสียหายแต่ไม่แสดงผลใดๆ โดยทั่วไปการทดสอบการแยกข้อบกพร่องจะระบุ IC ไดรเวอร์ที่ล้มเหลวหรือสายเคเบิลแบบยืดหยุ่นยาวที่ชำรุดซึ่งวิ่งผ่านบริเวณบานพับ ซึ่งแสดงถึงจุดอ่อนทางกลในเส้นทางสัญญาณ หลังจากระบุตำแหน่งส่วนที่ชำรุดโดยใช้บอร์ดวินิจฉัยแล้ว สามารถเปลี่ยนสายเคเบิลแบบยืดหยุ่นได้ หรือเปลี่ยน IC ไดรเวอร์ใหม่ การซ่อมแซมประเภทนี้มีต้นทุนต่ำที่สุดในบรรดาความล้มเหลวหลักสามประเภท โดยมีอัตราความสำเร็จเกิน 85%

มาตรฐานการให้เกรดห้าระดับ

การดำเนินการกู้คืนอย่างมืออาชีพได้สร้างระบบการให้เกรดที่ได้รับการปรับปรุงสำหรับการประมวลผลหน้าจอ LCD ซีรีส์ Fold:

ข้อมูลอุตสาหกรรมจากการดำเนินการกู้คืนจริงแสดงให้เห็นว่าในบรรดาหน้าจอ LCD ซีรีส์ Fold ที่รวบรวมไว้ เกรด A และ B รวมกันคิดเป็น 18-22% เกรด C คิดเป็น 35-40% และเกรด D และ E คิดเป็นส่วนที่เหลือ หน้าจอที่ล้มเหลวมากกว่าครึ่งหนึ่งมีค่าการนำกลับมาใช้ซ้ำหรือการกู้คืนส่วนประกอบ ซึ่งสูงกว่าอัตราการใช้ซ้ำประมาณ 30% สำหรับจอ LCD แบบเดิม

ข้อมูลจำเพาะของอุปกรณ์ทดสอบ

การให้คะแนนหน้าจอ LCD ซีรีส์ Fold ที่แม่นยำต้องใช้เมทริกซ์อุปกรณ์ทดสอบเฉพาะ:

การกระจายความล้มเหลวตามแบบจำลอง

การวิเคราะห์หน้าจอซีรีส์ Samsung Fold ที่ได้รับการกู้คืนเผยให้เห็นการกระจายโหมดความล้มเหลวที่แตกต่างกันไปตามรุ่นต่างๆ:

Fold 6 และ Fold 5 รุ่นที่ใหม่กว่าแสดงการออกแบบสายเคเบิลแบบยืดหยุ่นที่ได้รับการปรับปรุงเล็กน้อยโดยมีอัตราการแตกหักที่ต่ำกว่าเมื่อเทียบกับพับ 3 จอแสดงผล Fold รุ่นแรกมีอัตราความล้มเหลวของ IC ไดรเวอร์ที่สูงกว่า แต่โดยทั่วไปจะซ่อมแซมได้ง่ายกว่า ส่งผลให้มีความสามารถในการซ่อมแซมโดยรวมสูงสุดในบรรดาทุกรุ่น

ช่วงราคาหมุนเวียน

ต่อไปนี้คือช่วงราคาอ้างอิงสำหรับจอ LCD Fold Series ตามเกรดในการจัดจำหน่ายแบบ B2B (USD ต่อหน่วย ข้อมูลตลาดไตรมาสที่ 1 ปี 2026):

หมายเหตุราคา:หน่วยเกรด A เหมาะกับช่องการซ่อมที่ต้องการคุณภาพระดับพรีเมียม หน่วยซ่อมแซมเกรด C (การติดหลังการเชื่อมหรือการเปลี่ยนโพลาไรเซอร์) มีฟังก์ชันการทำงานเต็มรูปแบบสำหรับผู้ซื้อที่คำนึงถึงราคา ชิ้นส่วนเกรด D มีสายเคเบิลแบบยืดหยุ่น ไดรเวอร์ไอซี และโพลาไรเซอร์สำหรับการซ่อมแซมระดับส่วนประกอบ

ความพร้อมของอุปทาน

สำหรับทั้งหกคนหน้าจอ LCD ซีรี่ส์พับ(พับ 6 / พับ 5 / พับ 4 / พับ 3 / พับ 2 / พับ LCD) มีแหล่งจ่ายเสถียรเกรดเต็มให้เลือก ได้แก่:

• เกรด A/B: ผ่านการทดสอบอย่างสมบูรณ์ พร้อมใช้งานทันที
• เกรด C ที่ซ่อมแซมได้: เหมาะสำหรับโรงงานซ่อมแซมที่มีความสามารถในการยึดเกาะและการเคลือบ
• ชิ้นส่วนเกรด D/E: สำหรับการจัดหาวัสดุซ่อมแซมระดับส่วนประกอบ

การจัดส่งทั้งหมดผ่านการทดสอบการแสดงผล การสแกนแบบสัมผัสแบบเต็มพื้นที่ และการจัดลำดับภาพด้วยรายงานการทดสอบที่จัดให้
